NORDIC FLAT Etelä 15 Landscape®

Tutustu Moisolarin Nordic Flat South 15 Landscapeen – korkealaatuiseen ja kestävään aurinkopaneelien asennusjärjestelmään, joka on suunniteltu tasakatoille. Se on suunniteltu varmistamaan pitkäikäinen suorituskyky, turvallisuus ja helppo asennus, ja se tarjoaa tukevan perustan aurinkopaneeleille samalla kun se suojaa kattorakennetta.

Optimoitu aerodynamiikka vähentää tuulikuormia, ja paikkakohtaiset laskelmat takaavat parhaan mahdollisen ratkaisun kaikille kattotyypeille. Älykkäästi suunnitellut komponentit takaavat esteettömän veden virtauksen, tasapainoisen kattopaineen ja riittävän paneelituen.

PITKÄ KÄYTTÖIKÄ JA KESTÄVYYS

Kehitetty kestämään vaativia sääolosuhteita tuuli- ja lumikuormalaskelmien perusteella.

NOPEA JA TEHOKAS ASENNUS

Optimoidut asennusmenetelmät mahdollistavat nopean ja laadukkaan lopputuloksen.

AERODYNAAMINEN SUUNNITTELU

Tuulitunnelissa testattu rakenne vähentää lisäpainolastin tarvetta ja minimoi samalla katon kuormituksen.

Nopea Kokoonpano

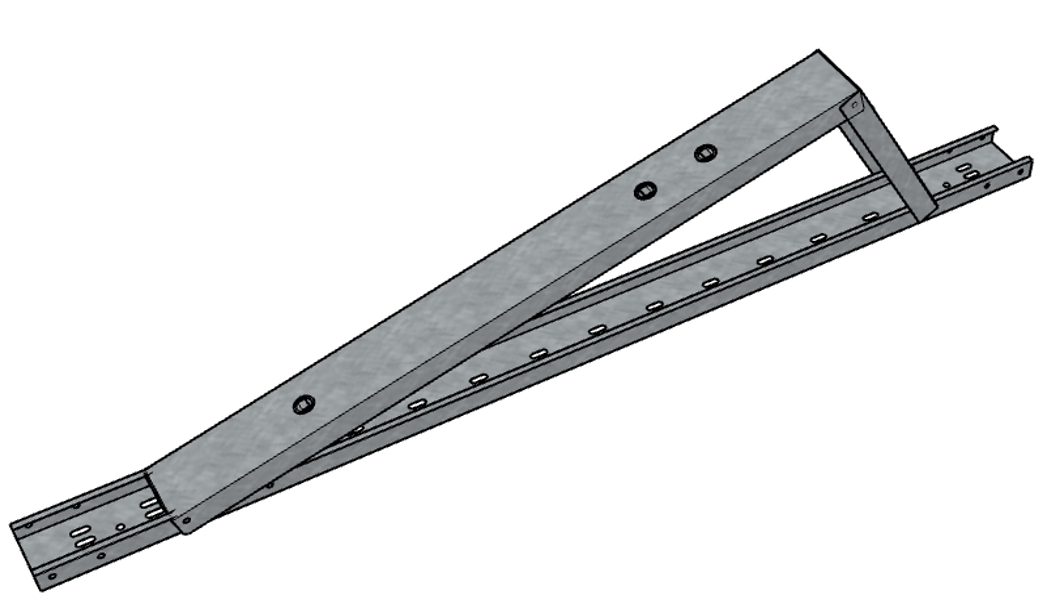

Asennuskehykset toimitetaan valmiiksi koottuina, mikä takaa nopean ja vaivattoman asennuksen. Katolla yläosat nostetaan kolmion muotoiseen asentoon ja kiinnitetään mukana toimitetulla pultti- ja mutterisarjalla. Jokaisessa kehyksessä on vakiona 15° kallistuskulma ja valmiiksi määritetyt kiinnityspisteet aurinkopaneelien kiinnikkeille. Rungon pohja on varustettu butyyli- tai kumimatolla (8-15 mm) kattopinnan suojaamiseksi ja asianmukaisen vedenpoiston mahdollistamiseksi.

Helppo ja turvallinen asennus - Esileikatut kiinnitysaukot mahdollistavat nopean ja vaivattoman kokoonpanon, ja ne on kiinnitetty SS03-ruuveilla maksimaalisen vakauden varmistamiseksi.

Tuulikuorman laskuri

Tuulikuorman a on olennainen työkalu Moisolar NORDIC FLAT S15L -aurinkopaneelien asennusjärjestelmän integroinnissa, ja se on suunniteltu varmistamaan optimaalinen turvallisuus ja tehokkuus. Alueilla, joilla esiintyy vaihtelevia ja ajoittain äärimmäisiä tuuliolosuhteita, aurinkoasennusten vakaus on ensiarvoisen tärkeää. Laskurimme määrittää tarkasti kunkin asennusjärjestelmän tarvitseman ballastin ottaen huomioon paikalliset tuuliprofiilit, paneelien asennussuunnan ja katon ominaisuudet. Hyödyntämällä kehittyneitä algoritmeja ja todellisia mittausdataa se tarjoaa räätälöityjä ratkaisuja, jotka takaavat aurinkoasennusten rakenteellisen eheyden.

Monipuoliset asennusvaihtoehdot

Moisolar Nordic Flat S15L voidaan asentaa tasakatoille eri menetelmin, jotka valitaan kohdekohtaisien vaatimusten mukaan. Tuuli- ja painolaskelmat sekä kattomateriaalin ominaisuudet määrittävät optimaalisen ratkaisun. Usein luotettavin ja pitkäikäisin vaihtoehto on bitumikermin kuumasaumaamisen ja ballastipainojen yhdistelmä, joka varmistaa sekä kestävyyden että turvallisuuden.

Menetelmä 1 - Bitumihitsaus tasakatoille

Tämä menetelmä on ihanteellinen asennuksiin, joissa painolastin painon vähentäminen on tarpeen tai tarvitaan enemmän kuormanjakopinta-alaa kattoa vasten. Erinomainen ratkaisu kohteisiin, joissa on suuri tuulikuorma ja joissa painolastin määrä kasvaa liikaa.

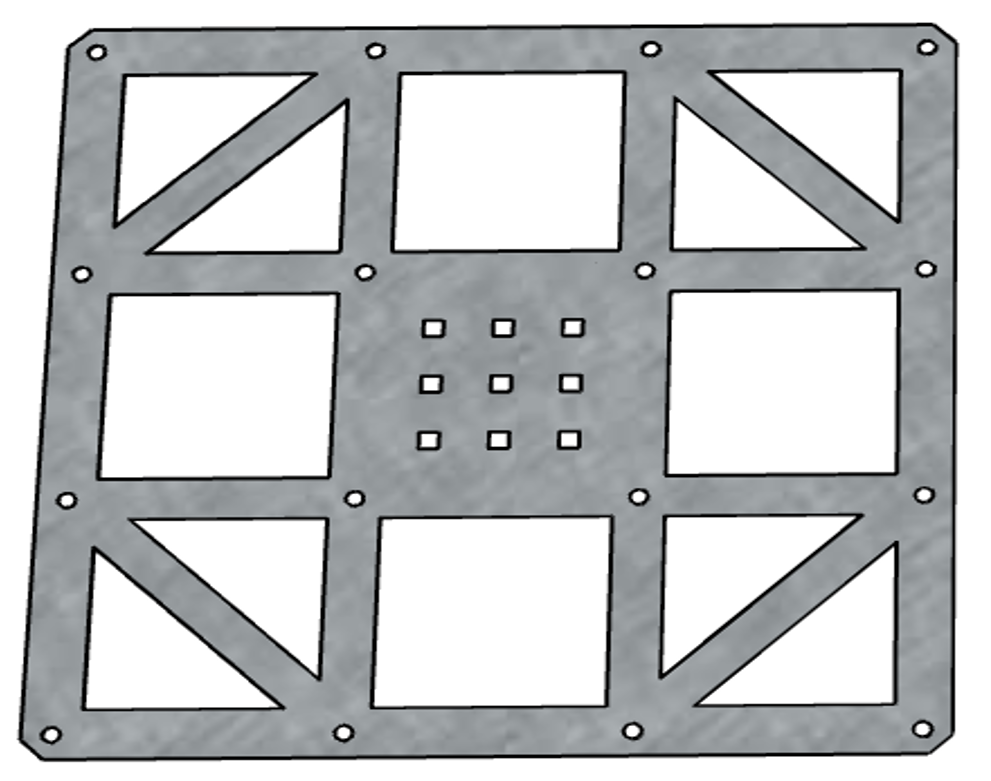

FP01 - Pohjalevy

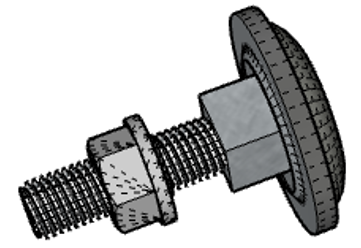

FS02 - Pultti-mutterisarja
FM01 - 700 x 700 mm bitumilaastari

Menetelmä 2 - Painolastipainot

Tuulilasin lokeroon mahtuu enintään 50 mm paksuisia painolastilevyjä, joiden suositeltava sivupituus on 200 mm (enintään 300 mm). Bitumihitsausta ja painolastipainoja voidaan käyttää myös yhdessä vakauden parantamiseksi. Kolmionmuotoiseen runkoon mahtuu 4 kappaletta 300×300×50 mm:n painolastipainoja lisätukena.

Menetelmä 3 - Kylmäliimaus kumijalkojen avulla

Kattoystävällinen ratkaisu, kun sitä käytetään painolastipainojen kanssa. Mahdollistaa vapaan vedenpoiston kiinnitysjärjestelmän alta. Vähentää liukastumisriskiä, kun joustava rakenne vaimentaa tuulen ja lämpölaajenemisen aiheuttamia voimia.

RS23 - Kumijalat

Menetelmä 4 - Kylmäliimaus liimattavalla teräslevyllä

Liimausta käytetään asennuksen jälkeen, voidaan käyttää laajennussarjan korvaavana tai kolmiokehyksen sisällä. Asennus ei vaadi ennakkomittauksia ja kuumatöiden lupia ei tarvita. Mahdollistaa järjestelmän nostamisen 65 mm:n korkeuteen katosta, jolloin paneelin alareuna on 105 mm katon pinnan yläpuolella.

Säätöjalka - Ratkaisu epätasaisiin kattopintoihin

Tasakatoilla on usein kaltevuuksia, viemäröintiä, reuna-alueita tai muita paikallisia korkeusvaihteluita, jotka voivat aiheuttaa merkittäviä haasteita järjestelmän asennukselle. Säädettävä jalka (FT11 ja/tai FT12) varmistaa, että peruskisko on kunnolla tuettu alueilla, joilla se muutoin riippuisi, mikä vähentää kiinnitysjärjestelmän rakenteellisen rasituksen riskiä ja ehkäisee katon mahdollisia vaurioita.

✔ Vakauttaa epätasaisia alueita, joilla pohjakisko ei ole suoraa tukea.

✔ Yhteensopiva kiilakappaleen kanssa tarkkaa pystysuoraa kohdistusta varten monimutkaisissa paikoissa.

✔ Voidaan käyttää valikoivasti järjestelmän tasaamiseen ja nostamiseen tarpeen mukaan.

Lumituki - Olennaista paneelin pitkäaikaisen kestävyyden kannalta

Alempi tuki

Säädettävä korkeus (35 mm - 75 mm) optimaalista istuvuutta varten. Estää paneelin mikrotaivutuksen, mikä takaa pitkäaikaisen rakenteellisen eheyden.

CL02 – Päätykiinnike
FK01 - Kiila

Ylempi tuki

Säädettävä korkeus (300 mm - 400 mm) tarkkaa asemointia varten. Tarjoaa keskivahvistuksen paneelin yläreunalle.

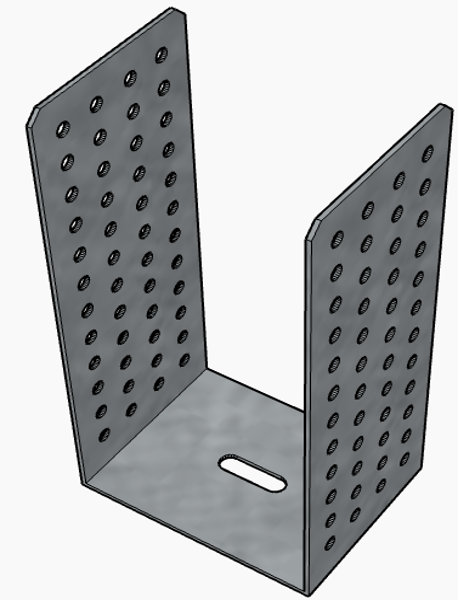

FK12 - Ylemmän tuen säätökappale & FT11 - pohja
SS03 - 4 itseporautuvaa ruuvia & CL02 - Päätykiinnike

KAIKKI TUOTTEET Nordic Flat S15L-sarjassa

Tasakaton kiinnikeet ja liittimet

Kattokiinnikkeen materiaali on hiiliteräs, joka on erityisesti käsitelty JISCO®-menetelmällä. JISCO®-kuumasinkitysmenetelmässä teräslevy pinnoitetaan sinkki-alumiini-magnesiumseoksella. Seos takaa erityisen vahvan korroosionkestävyyden, joka on jopa 3 kertaa parempi kuin galvanoidulla teräksellä.

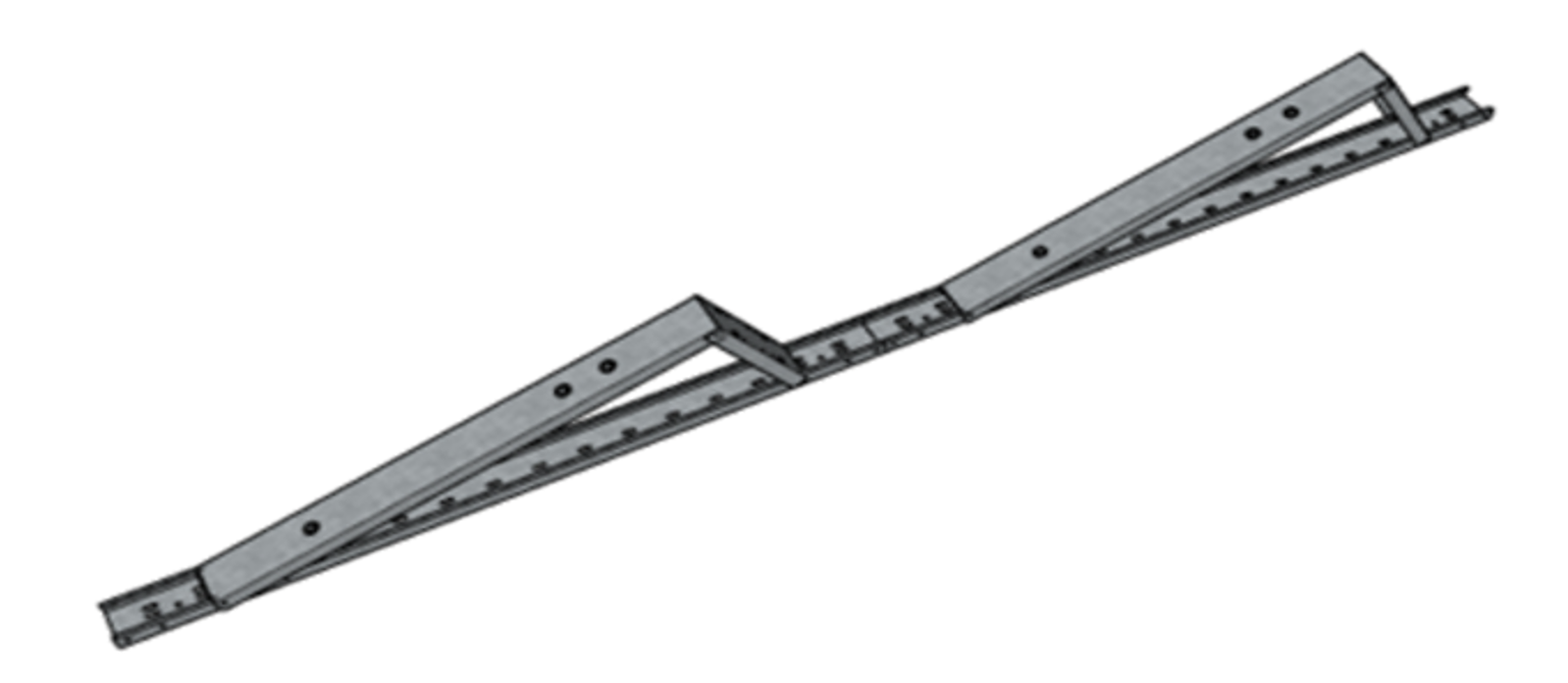

TS01 - Tasakattokiinnike (1600 mm)

TS02 - Tasakattokiinnike (3200 mm)

FC01 - Liitin

Tuulisuojapeltit

Moisolar on tehnyt Saksassa perusteellisia tuulitunnelitestejä mitatakseen tarkasti tuulikuormitukset ja käyttäen simulaatioita, jotka jäljittelevät todellisia olosuhteita. Näiden tietojen avulla voimme parantaa suunnittelua, jotta saavutamme vertaansa vailla olevan vakauden ja kestävyyden. Näiden testien perusteella olemme suunnitelleet Nordic Flat S15L® -sarjan innovatiivisesti kestämään kovia tuulia minimaalista painolastia käyttäen, mikä takaa optimaalisen suorituskyvyn haastavissa ympäristöissä.

Tuulisuojapeltejä on saatavilla eri kokoisille paneeleille:

FW01 - Painolastialustalla (1720-1765 mm:n paneeleille).
FW1734 - Ilman painolastialustaa (1720-1765 mm:n paneeleille).
FW1800 - Ilman painolastialustaa (1720-1800 mm:n paneeleille).
FW1910 - Ilman painolastialustaa (1800-1910 mm:n paneeleille).

Pidempiin paneeleihin on saatavana mittatilaustyönä valmistettuja tuulilaseja pyynnöstä. Helppo ja turvallinen asennus - Esileikatut kiinnitysaukot mahdollistavat nopean ja vaivattoman asennuksen, ja on kiinnitetty SS03-ruuveilla maksimaalisen vakauden varmistamiseksi.

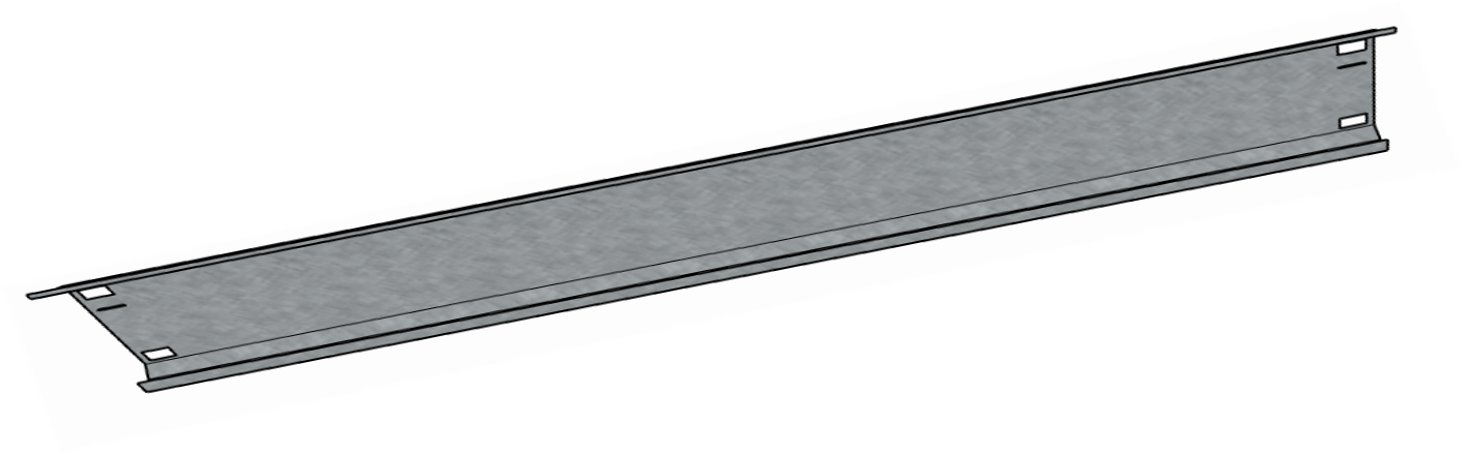

FW01 - Tuulilasi painolastialustalla 1734mm

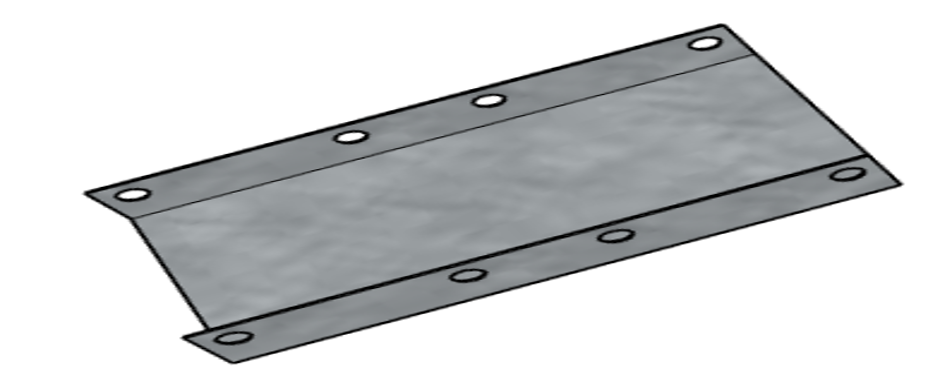

FW - Tuulilasi (ilman painolastialustaa)

Kiila ja kiinnittimet

Olemme suunnitelleet innovatiivisesti kiilakomponentin, joka parantaa aurinkopaneelien tukijärjestelmää. Kiilaraudan avulla aurinkopaneelit tuetaan nyt keskitetysti, mikä lisää merkittävästi niiden kestävyyttä lumikuormien alla. Optimaalisen suorituskyvyn saavuttamiseksi on suositeltavaa sijoittaa peruslevy (FP01) kiilan alle, mikä takaa vankan ja luotettavan perustan.

Paneelikiinnikeiden pinnoite on toteutettu sähköstaattisellä elektroforeesi-pinnoitemenetelmällä. Paneelikiinnikkeissa on asennusta helpottavia ominaisuuksia. Kiinnikkerungon ja kiila-ankkurin välissä oleva jousi pitää kiinnikkeen asennusvaiheessa koholla. Pysäyttimen ansiosta kiinnikkeen kiila-ankkuri pysyy kiinnikkeessä vaikka pulttia avaisi vahingossa liikaa. Kiinnikkeissä on maadoitusnastat.

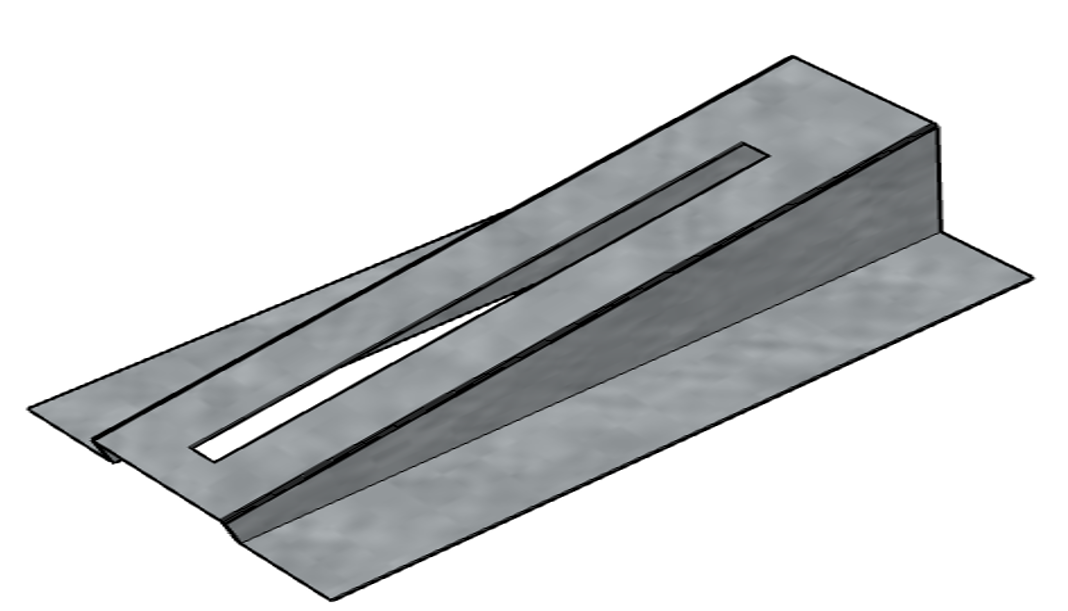

FK01 - Kiila

CL01 – Keskikiinnike

CL02 – Päätykiinnike

Pohjalevy ja kallistusosat

Alusrautalevy auttaa jakamaan järjestelmän painon katolla. Levy liimataan huopakaton päälle, ja pultti-mutterisarjaa (FS02) käytetään tasakaton kiinnikkeen jalkojen kiinnittämiseen, mikä auttaa pitämään asennuksen tiukasti katteen pinnalla.

Kallistettavan tuen avulla voit kompensoida tasakaton kaltevia kulmia.
